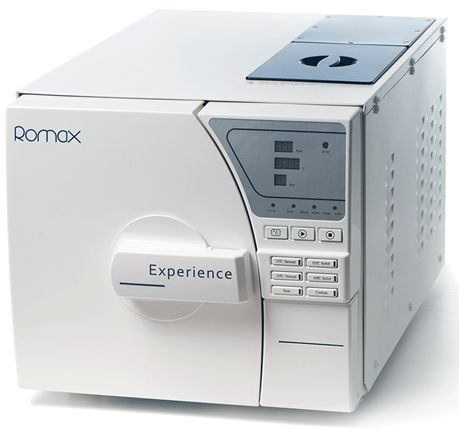

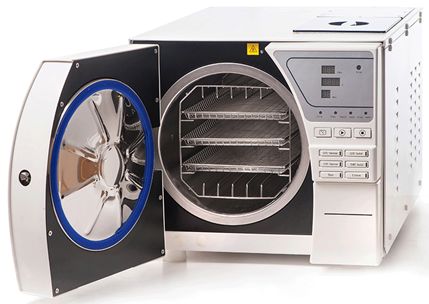

Медицинский паровой стерилизатор ROMAX YS-12/18/22
О медицинских стерилизаторах ROMAX
Анализ конструкции медицинских стерилизаторов ROMAX YS-12, YS-18, YS-22 показал, что в целом, конструкция у данных стерилизаторов достаточно надёжная, легко поддающаяся ремонту и обслуживанию. Однако недостаточное обслуживание и неточное руководство по эксплуатации приводят к преждевременному выходу оборудования из строя.
На основе опыта эксплуатации и анализа вопросов пользователей было составлено подробное "правильное" руководство по эксплуатации, объединившее наиболее важные аспекты работы и обслуживания стерилизаторов.
Обнаруженный недостаток безопасности
В штатной конструкции концевой выключатель сигнализирует только о закрытой, но не о запертой двери. Если при закрытии двери не установить ручку закрытия в горизонтальное положение, блокировочный штырь замка проходит мимо запирающего ригеля и стерилизатор получает команду разрешения на работу. При наборе давления это приводит к выскальзыванию не до конца заведённого в замок ригеля и взрывному открытию двери с выбросом перегретого пара, что создаёт серьёзную угрозу травмирования обслуживающего персонала.
Решение проблемы безопасности

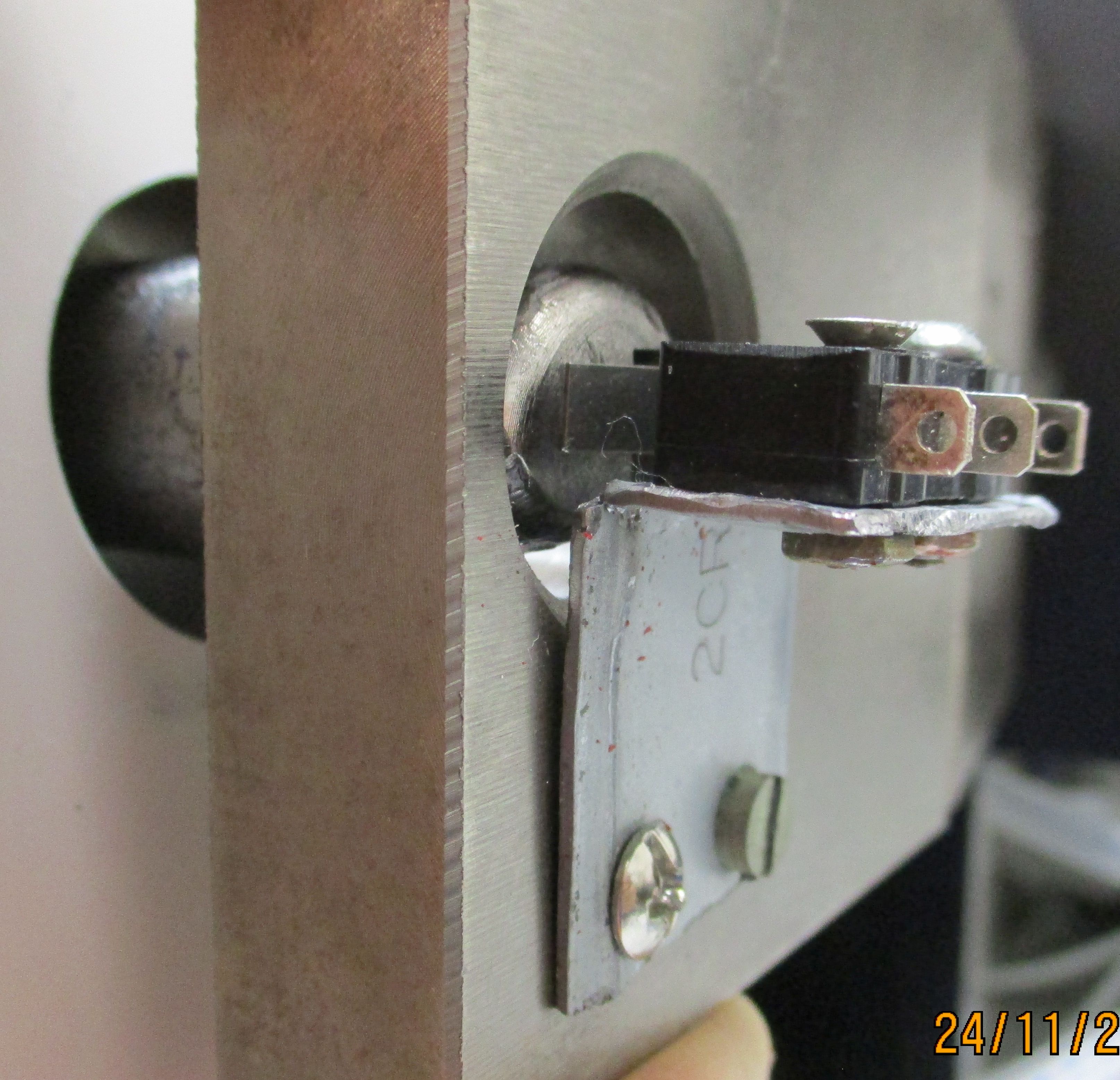

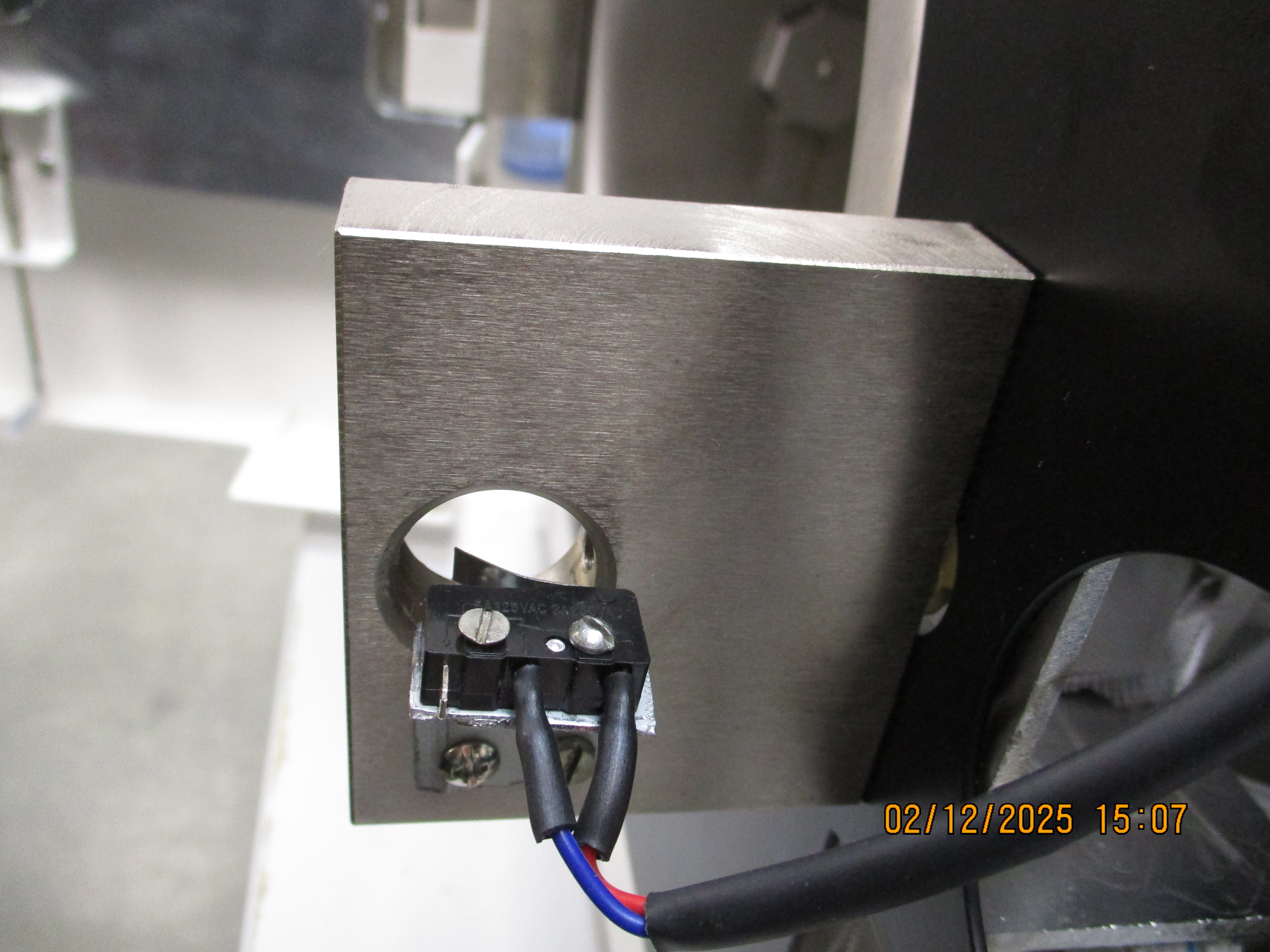

Этот критический недостаток устраняется установкой дополнительного концевого выключателя в торец запирающего ригеля. Данный выключатель будет сигнализировать о полном запирании двери стерилизатора и только после этого разрешать работу запорного механизма и запуск цикла стерилизации.
Дополнительный микровыключатель включается в разрыв цепи сигнализатора закрытия дверцы, что не требует изменения схемотехники основной платы управления и алгоритмов работы оборудования.
После такой доработки нескольких стерилизаторов, кроме значительного повышения безопасности, было отмечено улучшение удобства в работе: при небольшом повороте ручки на открытие после разблокировки замка стерилизатор автоматически отключает охлаждение и открывает клапан связи с атмосферой.

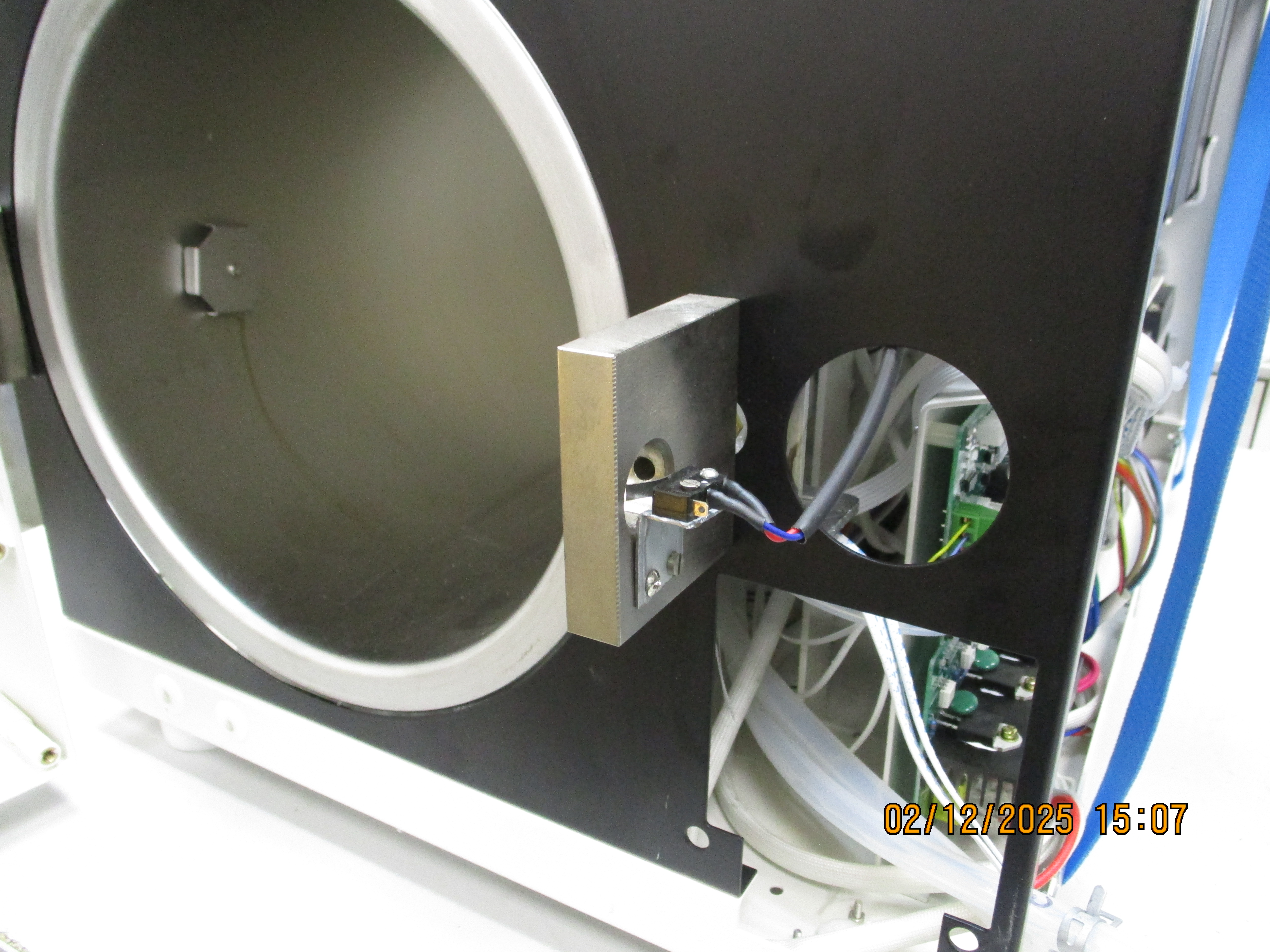

Фото доработки стерилизатора ROMAX
Кликните на любое изображение для увеличения
